네트워크 에뮬레이터 키트 (NEWT for windows) 설치 및 사용방법.



네트워크 테스트 준비사항 및 도구

1. 네트워크 에뮬레이터 키트 (NEWT for windows)

   1. 특징
      • 물리적 링크를 사용해 유무선의 네트워크 동작을 모방할 수 있는 소프트웨어 기반 에뮬레이터.
      • 네트워크의 대기 시간, 대역폭의 양, 대기열 동작, 패킷 손실 양, 패킷 재정렬 등 다양한 네트워크 조건을 시뮬레이션할 수 있다.
   2. 설치 및 적용
      • 설치 링크 로 이동하여 다운로드 진행.
      • Bad 네트워크 설정
        • Uplink (업링크):
          ▶ 대역폭: 0.5 Mbps
          ▶ 지연: 1000 ms
          ▶ 패킷 손실: 30%
          Downlink (다운링크):
          ▶ 대역폭: 2.5 Mbps
          ▶ 지연: 1500 ms
          ▶ 패킷 손실: 20%
      • Filter 적용하기

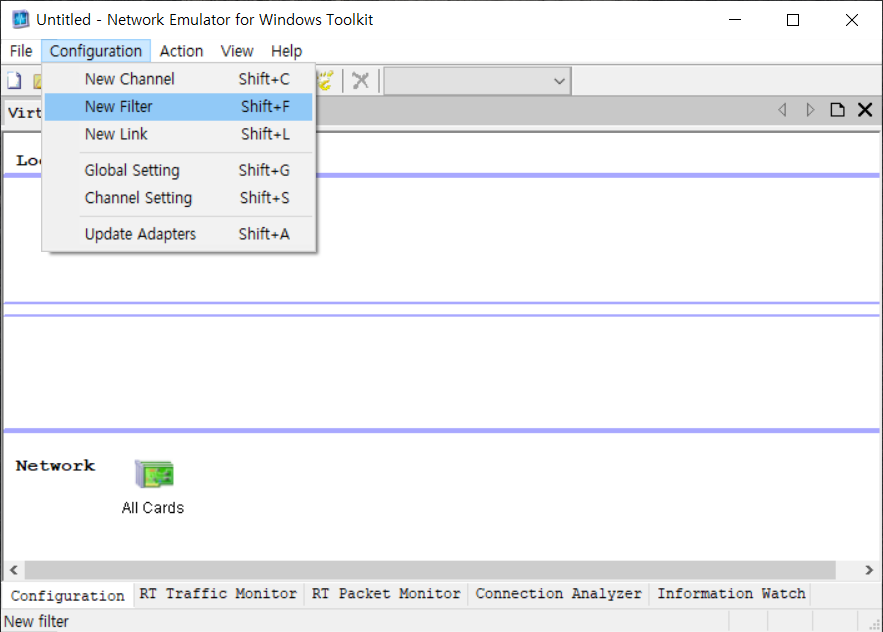

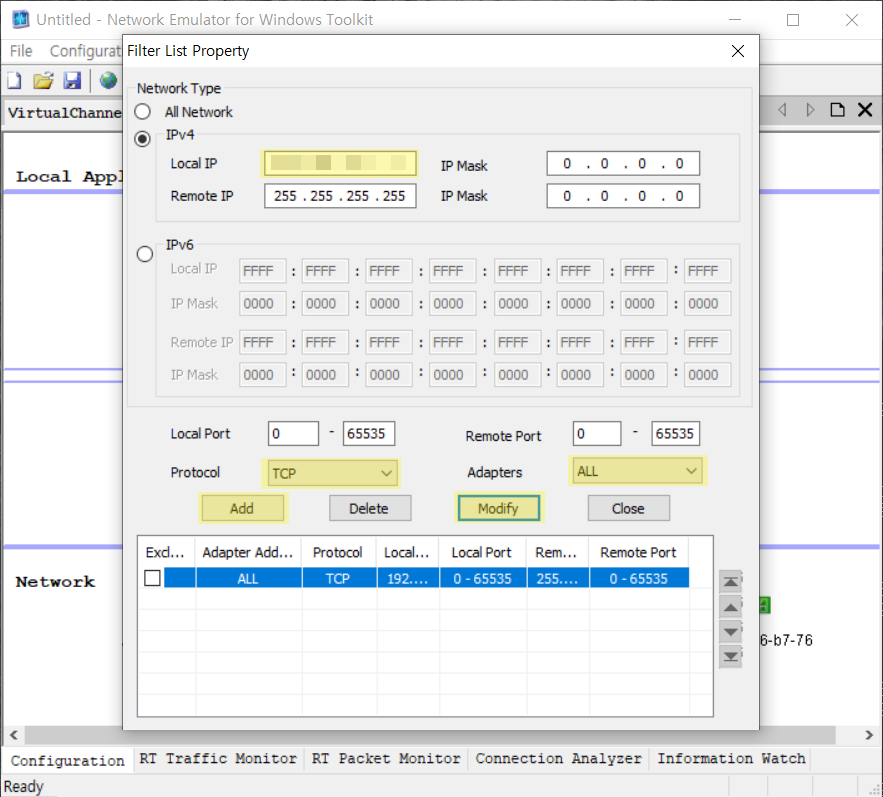

        • Configration - New Filter 선택

        • Filter List Proporty 창에서  Local IP 에 본인 IP 주소 입력
        • Protocol 리스트 중 TCP 선택
        • Adapters 에서 사용할 물리적 주소 혹은 ALL 선택
        • Add - Modify 선택

        • 물리적 주소 또는 로컬 IP에 연결된 이미지 노출됨

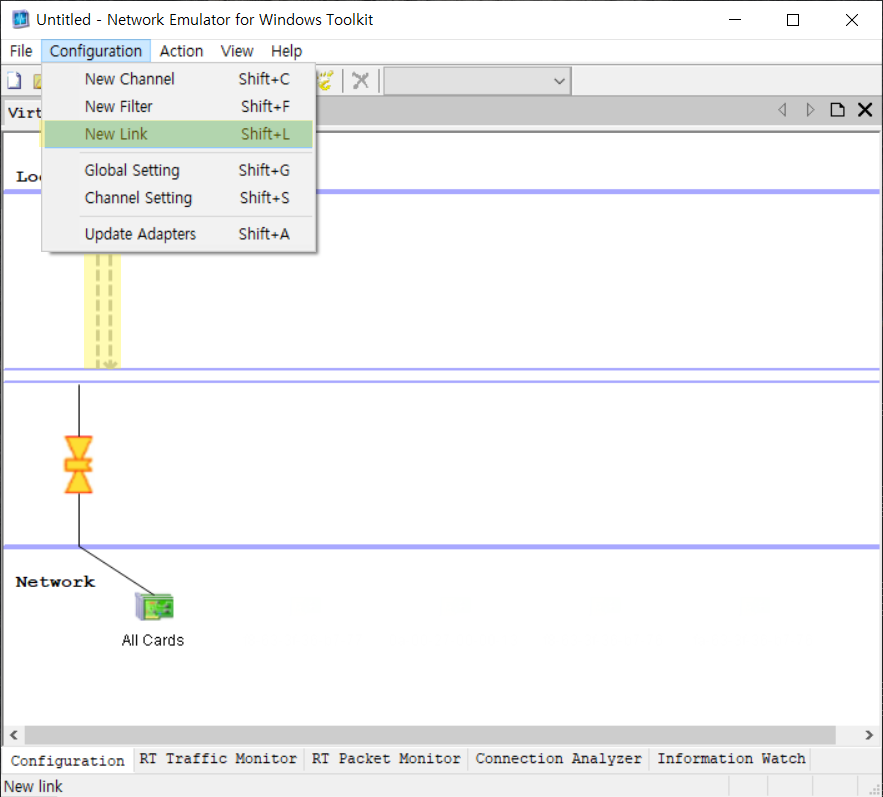

        • Configration - New Link 추가

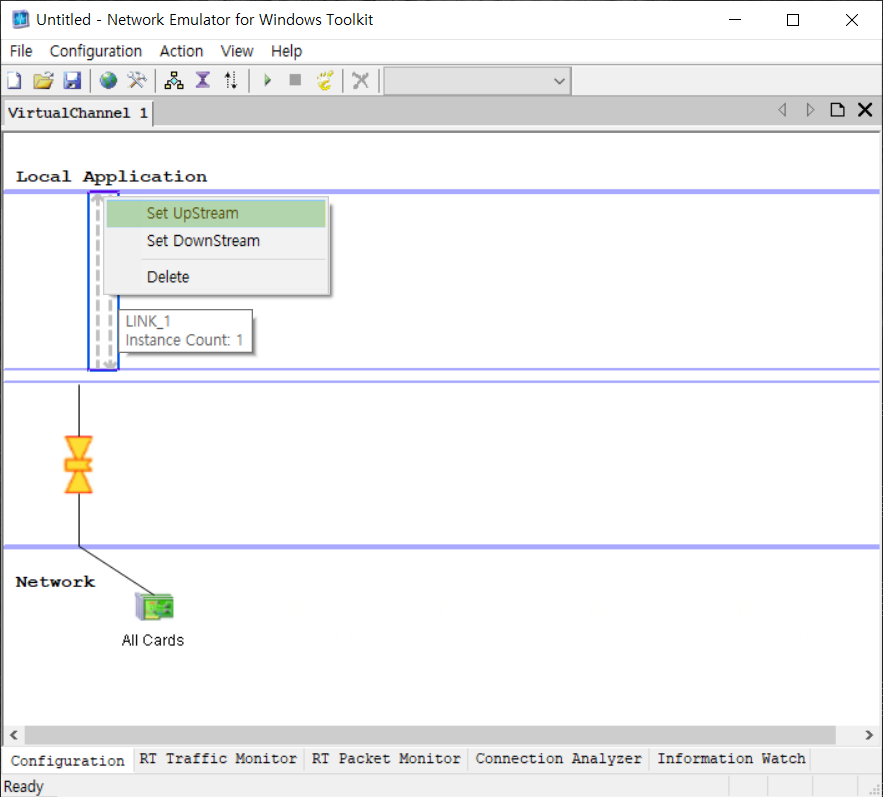

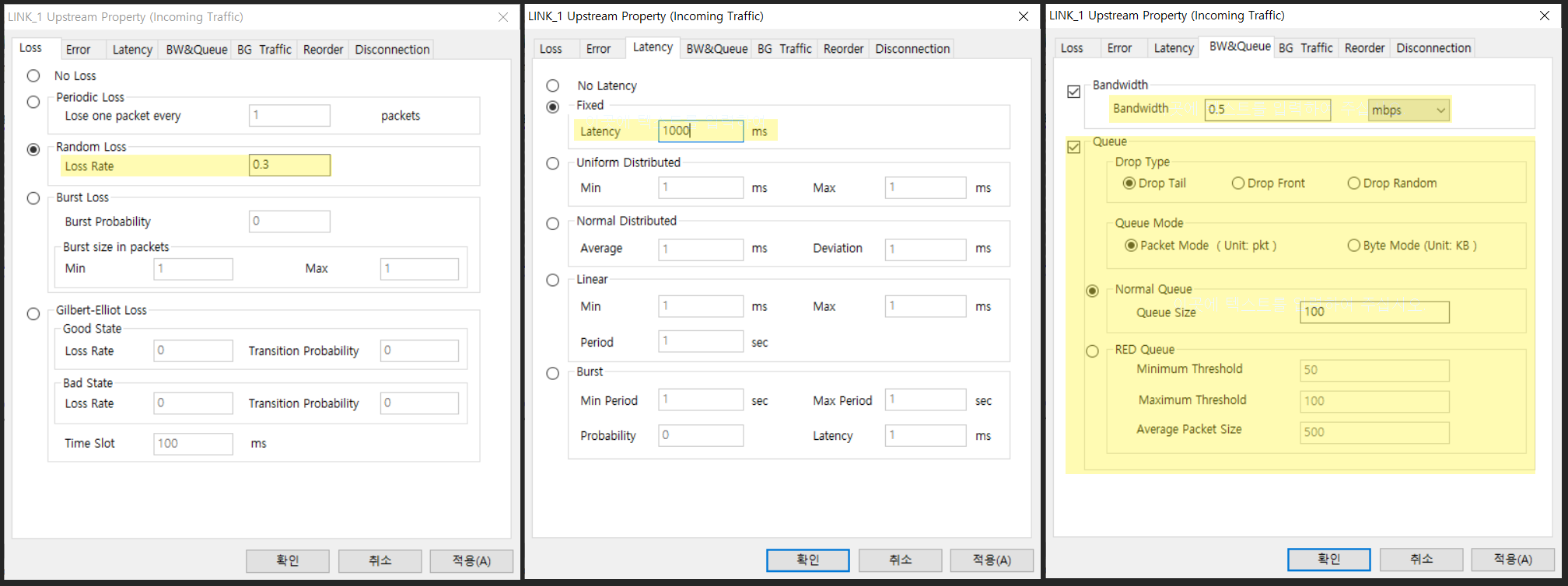

        • Link 우클릭 - Set UpStream 선택

        • Uplink 패킷 손실: 30%
        • Uplink 대역폭: 0.5 Mbps
        • Uplink 지연: 1000 ms

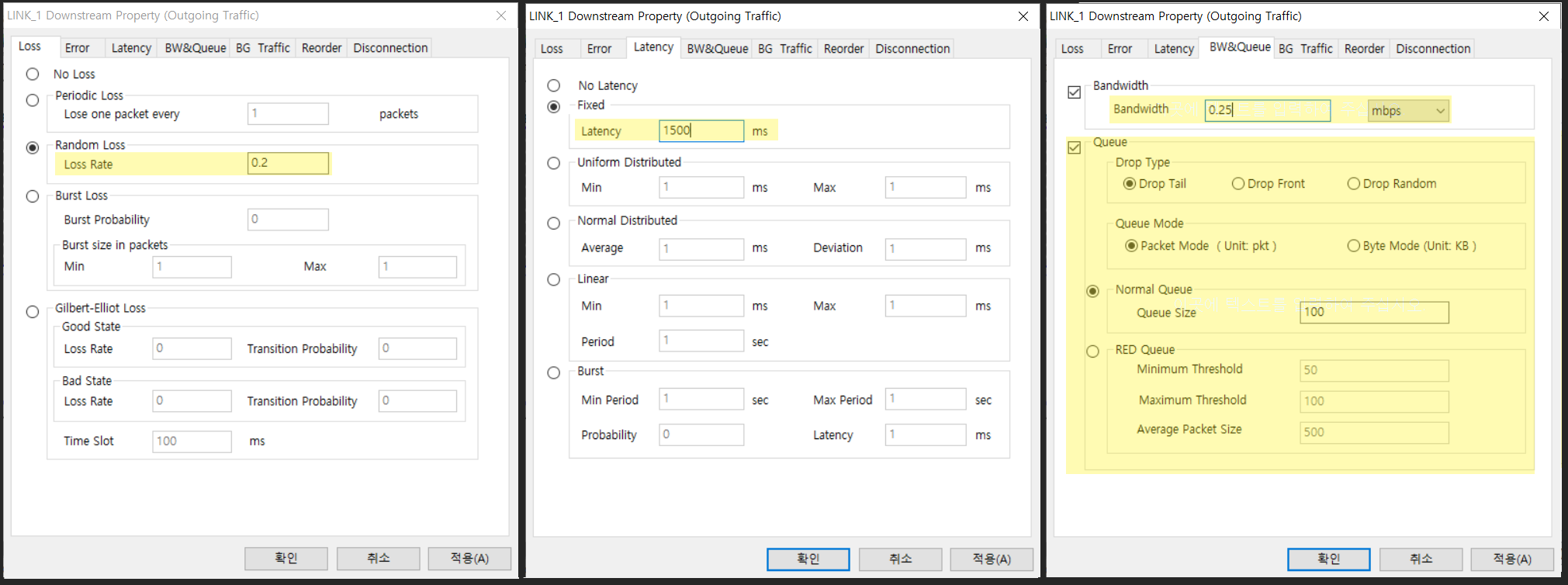

        • Link 클릭 - Set DownStream 선택

        • Downlink 패킷 손실: 20%
        • Downlink 대역폭: 2.5 Mbps
        • Downlink  지연: 1500 ms

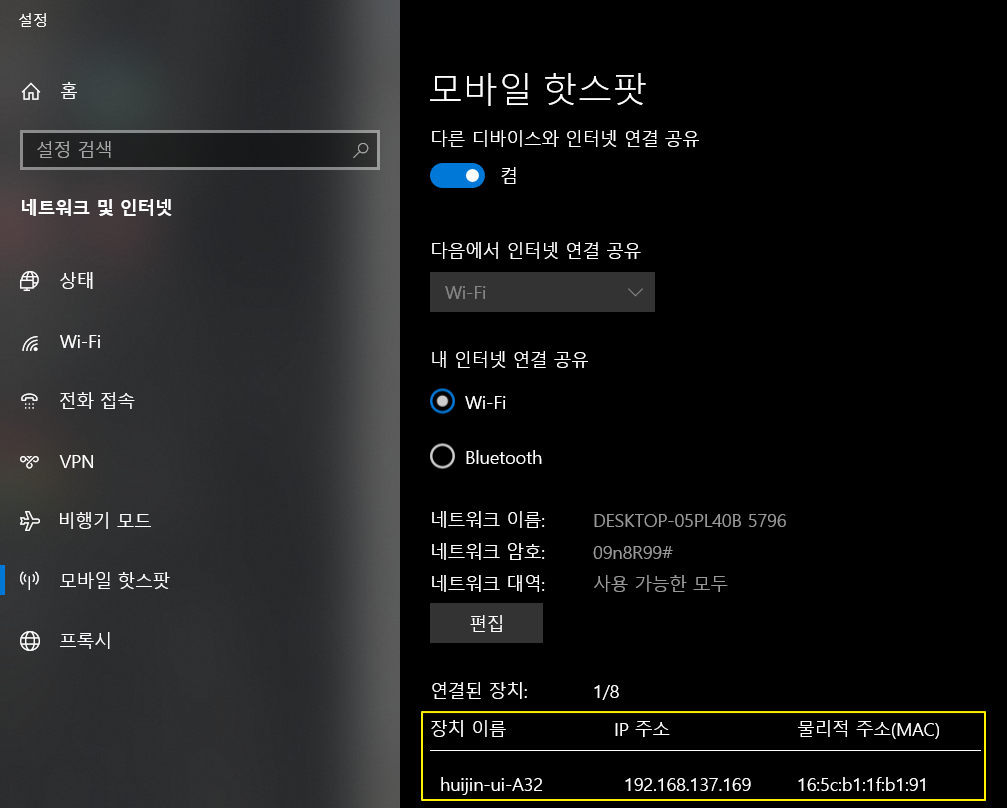

        • 모바일 디바이스와 연결

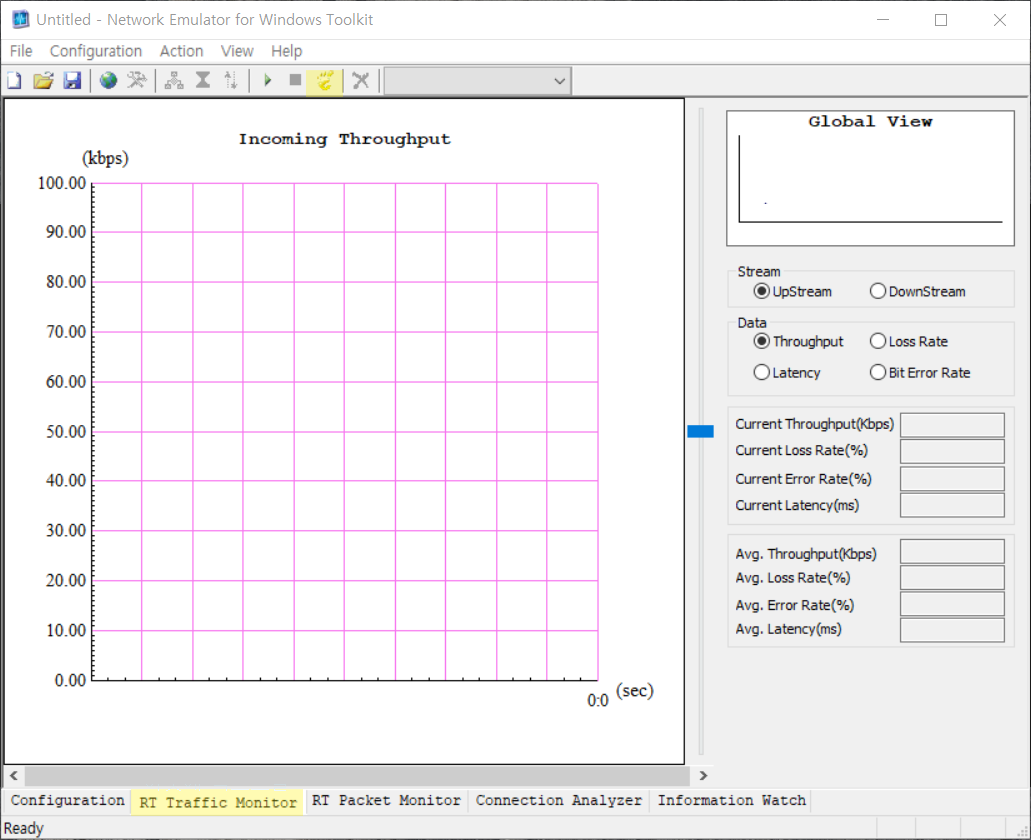

        • 하단의 RT TRaffic Monitor 선택
        • 상단의 Toggle Tracing 버튼 선택 (진행 상황 모니터링 가능)

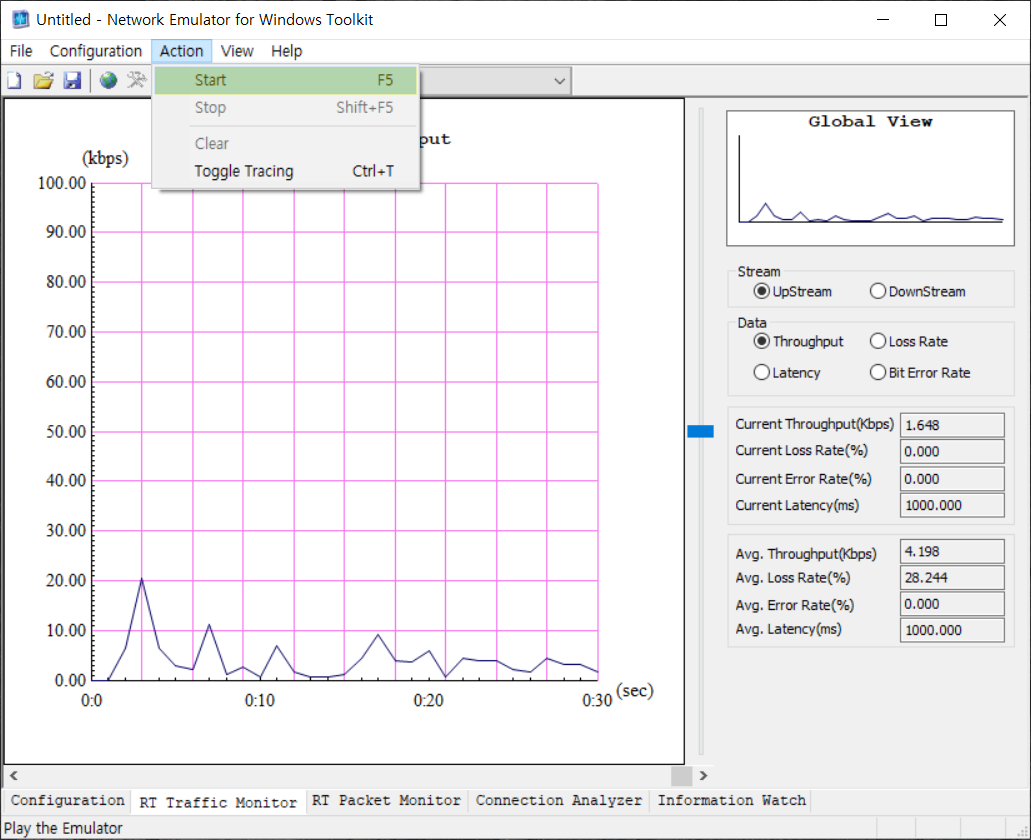

        • Action - Start (F5) 선택
        • 원하는 네트워크 환경에서의 테스트 진행.
        • 아래와 같이 진행상황 모니터링을 할 수 있음.

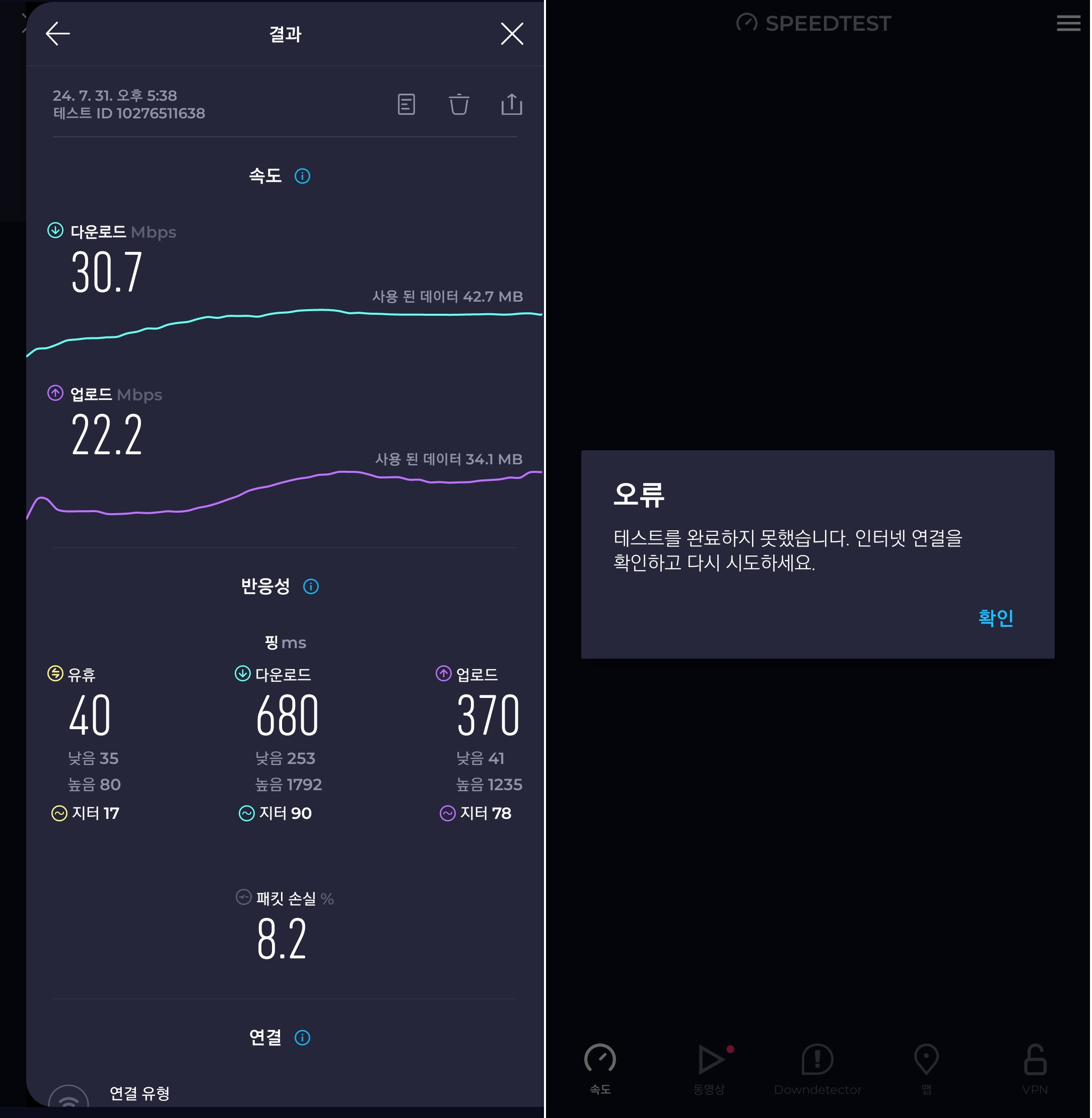

        • 네트워크 속도 확인 - 스피드테스트 앱 사용
          (좌 : 에뮬레이터 Start 전 / 우 : 에뮬레이터 Start 후)
